音响线材接头介绍

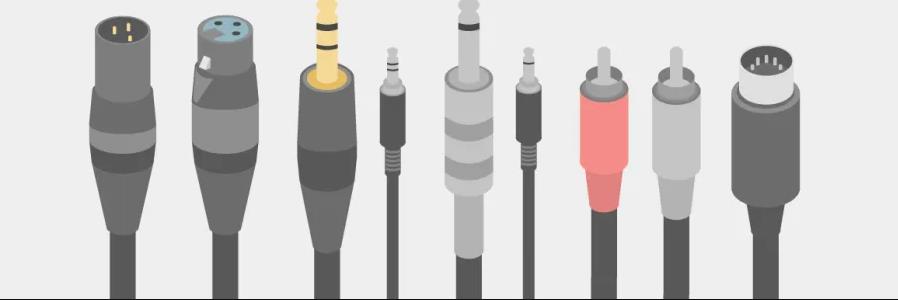

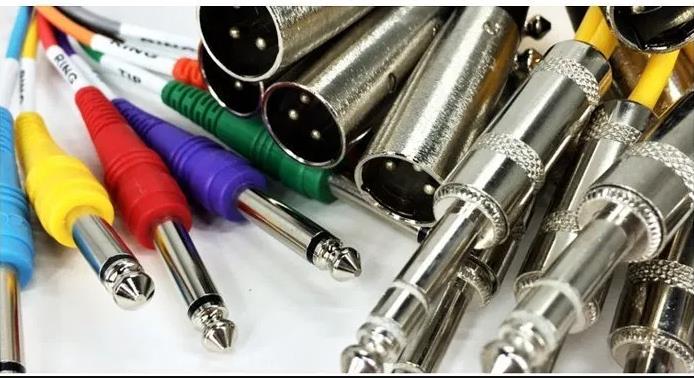

你认得下面线材接头吗?

音响线材接头介绍

买音响最常遇到除了要买什么种类的喇叭跟放大器之外,初入门者常常有个烦恼的问题:『怎么有这么多不同的线材接头种类?有什么不一样的功用吗?哪一种比较好呢?』,这时候站长帮各位做个笔记整理,让大家可以有个初步的了解,除了增加音响知识外也确定买到的线材是否可以对应你器材功能喔!

传输信号的不同分模拟与数字信号线材

音响线材在传递信号种类来区分,主要分模拟跟数字线材两种。

  • 模拟线材:透过电压传输声音信号,通常传输乐器、麦克风信号,分为平衡与非平衡。
  • 数字线材:传输1和0的编码,像是MIDI、S/PDIF或是经由USB传输的都是数字信号。

平衡与非平衡

  • 模拟信号线又有分平衡跟非平衡线,下图是一般常见3.5mm/6.3mm 接头原理示意图。
  • 因非平衡线无信号消除功能,线长通常越短越好以免造成信号衰减,通常1.8米内。

一般常见模拟线材

3.5mm

常见的3.5mm插孔有TS、TRS、TRRS规格。TS:单环,传输单声道。TRS:双环,传输左、右声道,常常在一些装置上的AUX输出及输入上看到。TRRS:三环,除了分别传输左、右声道以外还有麦克风的信号、控制音量功能,两者都常在连接手机、电脑周边产品以及领夹式麦克风看到,像是iPhone耳机就是TRRS接头。

6.3mm

常见的6.3mm接头分为TRS及TS两种。TRS:平衡线,也可做非平衡线,通常在耳机的输出、输入上常见。TS:非平衡线,多用在单声道输出的设备上,像是吉他、单声道效果踏板、部分的合成器或鼓机,在各种乐器设备上非常常见。线越短越好。

XLR平衡线/ 麦克风线

最常在连接麦克风时使用,为模拟平衡线。XLR公头通常会是输入端,用于连接喇叭,将信号输入硬体;母头通常是输出端,用于连接麦克风,或从硬体输出。提供三根以上的信号端子,同时传输比RCA端子更多的信号数量,近年来许多高档的音响系统、耳机系统也开始使用这种插头,线长相对于非平衡较不受限制,优点声音S/N高,低频较饱满,另外注意要发挥平衡功效,硬体也要支持平衡输出。

RCA

RCA端子(RCA jack),俗称梅花头、莲花头,类似TS构造,一个插头只能传递一个声道,模拟立体声音源中以白色(或黑色)作左声道,红色作右声道是一种应用广泛的端子,经常用于CDJ的连接与唱盘和DJ混音器的连接,在插孔上常见Line或是Phono的标示;加上黄色的端子头便可作为AV端子使用,可传输复合视讯。

一般常见数字线材

  • 音响数字界面的选择大致有四种,分别是光纤、数字同轴、AES/EBU与BNC。
  • S/PDIF (Sony/Philips Digital Interface Format)是一种数字传输界面,可使用光纤或数字同轴电缆输出,把音源输出至解码器(DAC)上,能传递高解析度音源,也广泛应用在 DTS跟杜比数字等多声道系统。
  • 光纤/同轴所跑的信号是一样的,差别在一个是以电气信号在传输,一个是以半导体光源在传输。理论上同轴少了两次光电转换,声音表现上较光纤好一点,建议听音乐用同轴,看电影用光纤。
  • 这四种选择依序是BNC > AES/BNC >同轴>光纤。

Toslink/Optical规格:

Toslink光纤经单条线材透过数字信号传输多轨音源,用来传输S/PDIF信号以及ADAT信号,优点传输带宽大、信号耗损低、抗电磁干扰适合长距离传输。

S/PDIF(数字同轴线):

同轴数字电缆看上去跟RCA类似,但是采用由绝缘线包着中央75欧姆铜导体的电缆线,频宽大,只要中间一条铜线,可传输双声道跟多声道音轨,不用像AV接头一个只能接一声道。

AES/EBU平衡接口:

AES/EBU的缩写代表美国音响工程协会与欧洲广播联盟阻抗设定为110欧姆,AES/EBU的界面可以有效抵消外界干扰的影响,也能做长距离的传输音场比较大动态较活泼中低频表现优。

BNC:

BNC线是同轴线的一种,阻抗是75欧姆,Jitter时基误差很低,但是传输距离不能太长,会劣化音质。通常在录音室跟高级音响器材界面较为常见,用于同步多个装置的内部时钟,维持取样的同步及避免错误与杂音。

USB数字线材

「USB」界面由Intel与Microsoft于90年代倡导发起,其开发的最初目的并不是用来传输数字音乐,主要应用于电脑,然而随着电脑跟智能手机配有USB界面的盛行,以USB传输界面为主的USB DAC逐渐超越S/PDIF界面。主要有TypeA/B/C三种接头。

TypeA:为传统电脑以及随身碟上最常看到的插孔,Type-A 和Type-B 都有Mini跟Mirco规格。

TypeB:大部分在连接电脑周边的器材上常见,在平板、手机、行动装置、录音界面或是USB麦克风都能看到。

TypeC:自USB3.1传输规格推出时,连同出现Type-C这个新的USB插孔规格。目前越来越多设备将插孔改为好拔插且传输速度更高的Type-C。

HDMI数字线材

  • 高画质多媒体界面HDMI(High Definition Multimedia Interface)是一种全数字化影像和声音传送界面,跟其他音响线材主要以传输音源信号为主较不同的是可传送未压缩的音源及视讯信号。
  • HDMI是被设计来取代较旧的模拟信号影音传送界面如SCART或RCA等端子的。支持各类电视电脑影像资源格式跟多声道数字音源。可用于机上盒、DVD播放机、个人电脑、电视游乐器、综合放大器、数字音响与电视机等装置。由于音源和视讯信号采用同一条线材,大大简化系统线路的安装难度。主要有五种接头如下。

被动喇叭线插头

  • 除了放大器数字播放器、与主动式喇叭之外,被动式的喇叭必须依靠喇叭插头来与放大器做连接。除了裸线的方式外常见的喇叭插头有三种:香蕉、波浪、Y型插。
  • 通常认为Y型插接触面积较小,且连接成直接,声音动态跟高频较差,裸线最好。

各位看完上面站长整理的大全,可以了解各种线材传输界面的差异及用途各有不同,每一个环节都有可能影响声音的传输品质,注意各个设备之间的插孔及输出信号规格,新手可以避免许多麻烦喔。
